铜导线上的应力迁移空洞

（2）电致失效

• 电迁移(Electronic Migration)

强电流经过金属线时，金属离子等会在电流及其他因素相互作用下移动并在线内形成孔隙或裂纹的现象

原因：电场作用下金属离子扩散所致，不同材料机制不同：

焊点：晶格扩散

铝互连线：晶界扩散

铜互连线：表面扩散

驱动力：电子与离子动量交换和外电场产生的综合力、非平衡态离子浓度产生的扩散力、机械应力、热应力

影响因素：

几何因素：长度、线宽、转角、台阶、接触孔等

材料性质：铜最好、铝较差、铝铜合金介于其中

（3）金属迁移

??失效模式：金属互连线电阻值增大或开路

??失效机理：电子风效应

? 产生条件：电流密度大于10E5A/cm2

??高温

??纠正措施：高温淀积，增加铝颗粒直径，掺铜，降低工作温度，减少阶梯，铜互连、平面化工艺

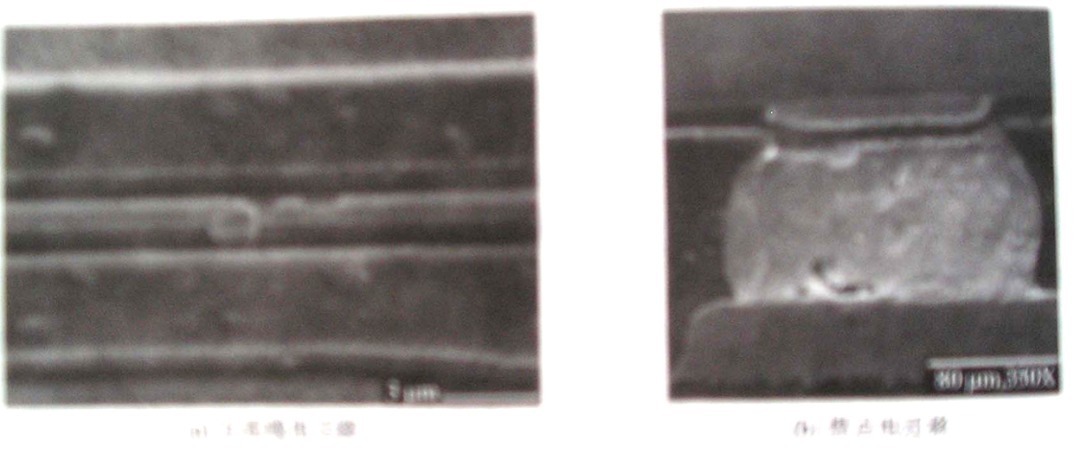

互连线和焊点的电迁移

（4）闩锁效应(Latch-up)----寄生PNPN效应

由于MOS管存在寄生晶体管效应(CMOS管下面会构成多个晶体管，它们自身可能构成一个电路)，若电路偶然出现使该寄生晶体管开通的条件，则寄生电路会极大影响正常电路的动作，使原MOS电路承受大于正常状态很大的电流，可使电路迅速烧毁。

闩锁状态下器件在电源与地之间形成短路，造成大电流、过电应力和器件损坏

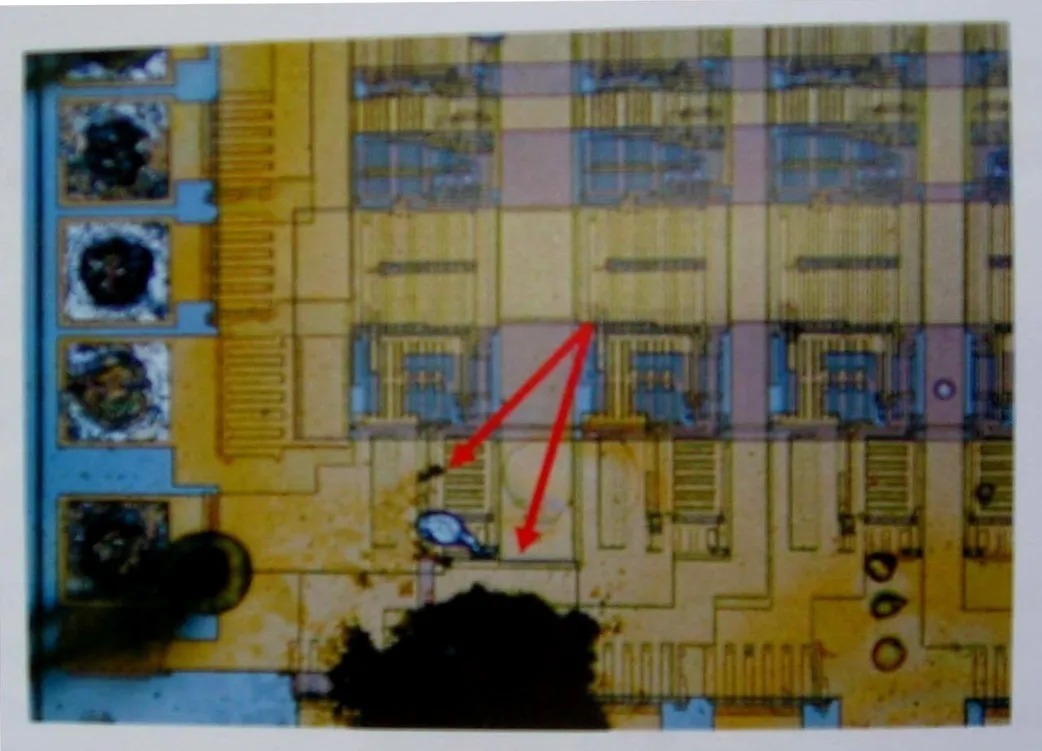

通信接口集成电路的闩锁失效

（5）热载流子效应(Hot Carrier Injection

栅极电压Vg小于漏极电压Vd时，栅极绝缘膜下的沟道被夹断，漏极附近电场增高；

源极流经此区的电子成为热电子，碰撞增多---漏极雪崩热载流子；

注入栅极二氧化硅膜中，使其产生陷阱和界面能级，阈值电压增加，氧化层电荷增加或波动不稳，器件性能退化

（6）与时间相关的介质击穿(Time Dependent Dielectric?Breakdron)

击穿模型：I/E(空穴击穿)，E(热化学击穿)

I/E模型：电子穿越氧化膜?产生电子陷阱和空穴陷阱+电子空穴对?空穴隧穿回氧化层，形成电流?空穴易被陷阱俘获?在氧化层中产生电场?缺陷处局部电流不断增加，形成正反馈?陷阱互相重叠并连成一个导电通道时，氧化层被击穿。

E模型：热动力学过程，处于热应力和外加电场下的偶极子相互作用破坏了Si-O键而产生击穿。

3、电化学失效

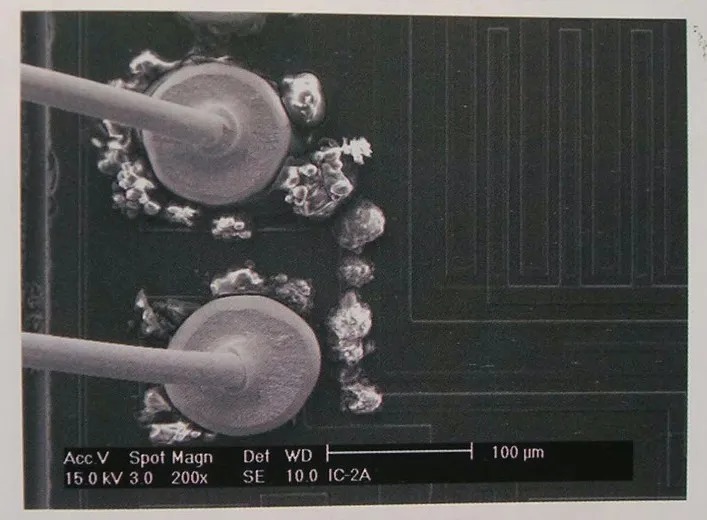

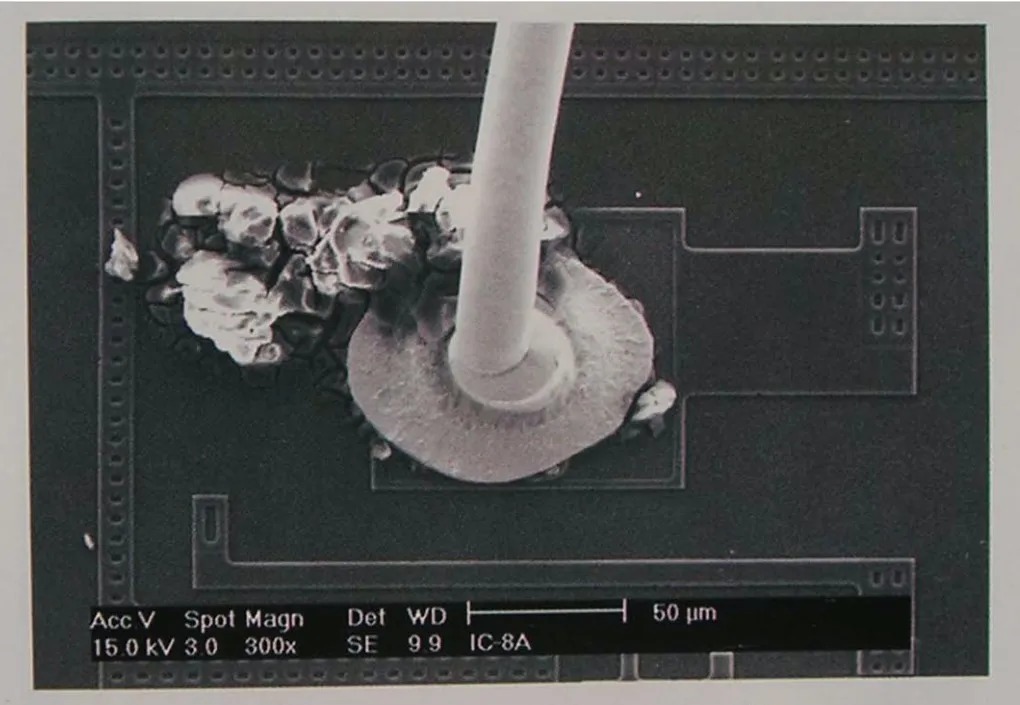

??金属迁移----从键合焊盘处开始的金属枝晶生长，是一金属离子从阳极区向阴极区迁移的电解过程。

现象：桥连区的泄漏电流增加，甚至短路

迁移离子：Ag,Pb,Sn,Au,Cu

预防银迁移的方法：

使用银合金；

在布线布局设计时，避免细间距相邻导体间的电流电位差过高；

设置表面保护层；

清洗助焊剂残留物

??腐蚀

出现条件：封装内存在潮气和离子沾污物

本质：电化学反应

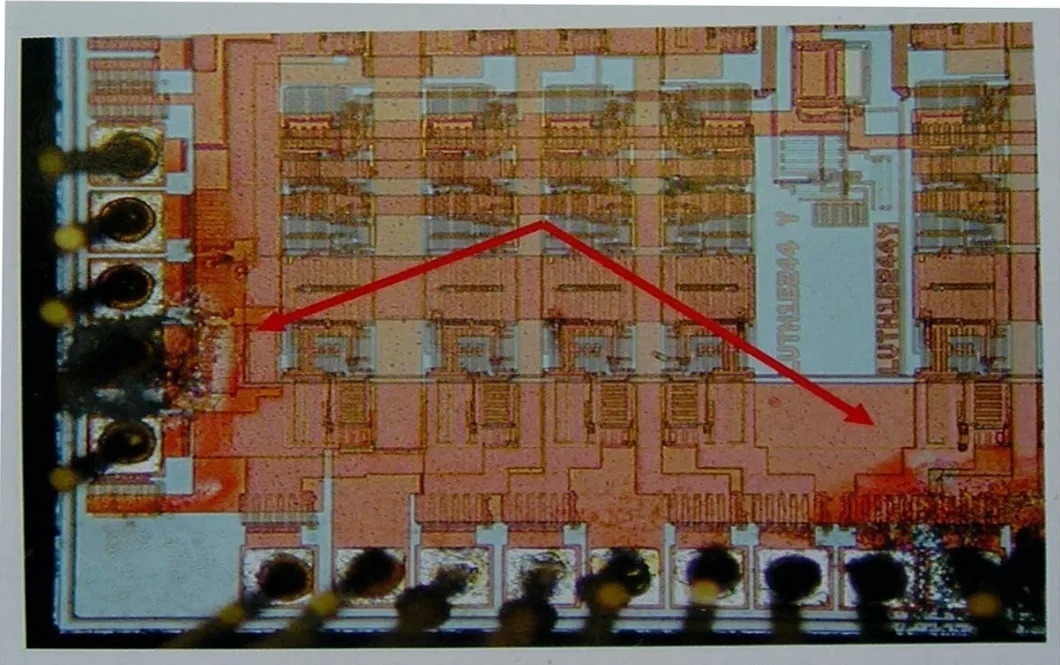

混合集成电路的电化学腐蚀

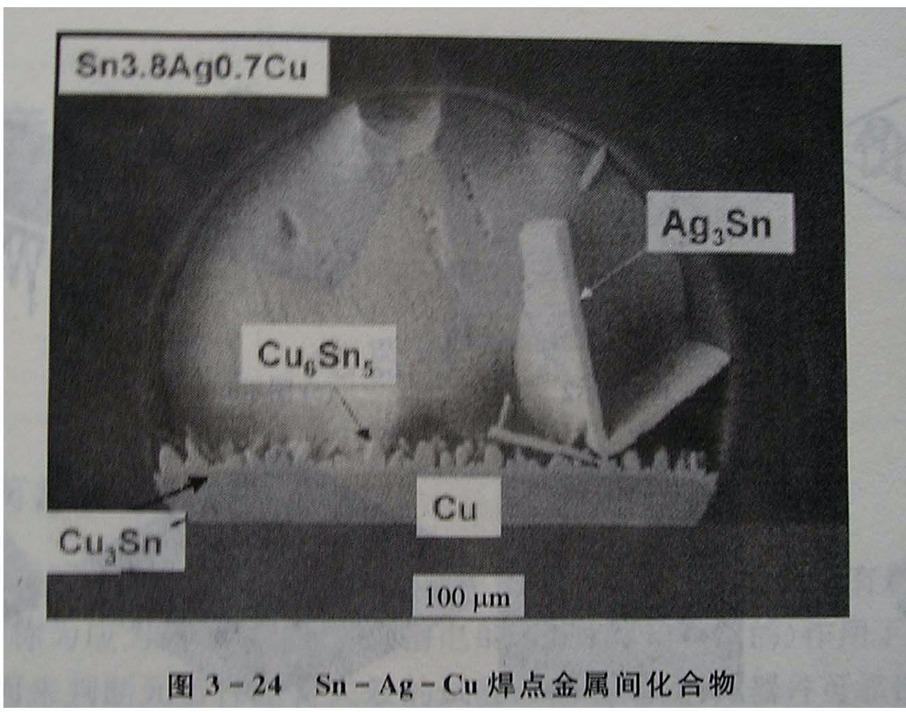

? 金属间化合物

??优点：提高结合力??

? 缺点：过量的金属间化合物会使局部脆化
